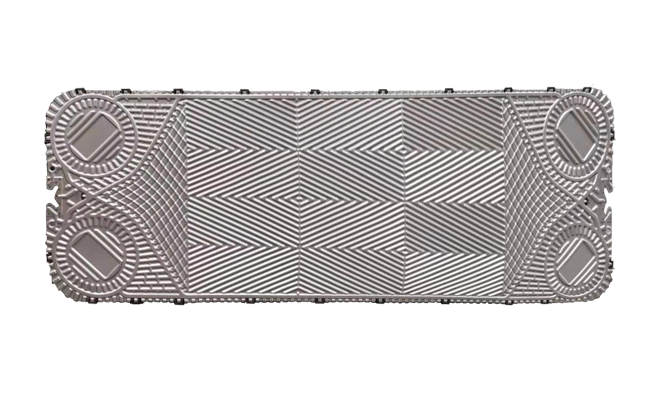

板片是板式換熱器的核心元件，是經過精密壓制而成，帶有一定波紋形狀的板。冷熱流體換熱發生在板片上，所以是傳熱元件，除此之外，板片也能承受兩側的壓力差。為提高板式換熱器換熱效率、承壓能力，適應各種工業領域的不同工況，人們研發出了各種波紋形式的板片，以得到換熱效率高，流動阻力低，承壓能力大的波紋板片。

1、板式換熱器板片波紋的主要作用

（1）人工誘導湍流；

（2）增強板片剛性，在板片夾緊后，形成大量的金屬觸點來承受工作壓力；

（3）擴大傳熱面積。

2、板式換熱器板片常見的幾種型式

（1）板片按波紋幾何形狀區分：水平平直波紋、人字形波紋（縱、橫人字形波紋）、斜波紋、階梯形波紋、針狀波紋、鋸齒形波紋、凹凸形波紋等，常用的是人字形波紋和水平平直波紋。普瑞普勒提供各廠家各系列規格的板式換熱器板片。

（2）按流體在板間流動形貌分：管狀流動、帶狀流動、網狀流動；

（3）按流體進出口板片角孔的流動方位分：單邊流和對角流。

衡量板式換熱器波紋板片性能的優劣，主要參數有傳熱效率、流體阻力和承壓能力。而人字形波紋板片之所以傳熱效率高、流體阻力大、承壓能力好，是因?yàn)榘彘g流道截面變化十分復雜，易誘發湍流，同時流體在多變的流道中流動會消耗更多的能力；水平平直波紋板片，流道變化類似正弦曲線；相對于人字形波紋飯換熱系數和流體阻力降都較低。
